2121非凡智能SRM817M系列模组是一款专为eMBB利用而设计的5G Advanced Ready Sub-6GHz模组，基于高通技术公司的骁龙。X72 5G调造解调器及射频系统设计，切合最新的3GPP Release 17尺度及个性，支持5G独立组网(SA)和非独立组网(NSA)方式并向下兼容4G网络，可覆盖全球主流运营商网络。
SRM817M系列模组可支持5G NR下行CA，支持Sub-6GHz TDD/FDD 3CC载波聚合，可支持最大200MHz带宽，有效提高5G高低行传输快率。

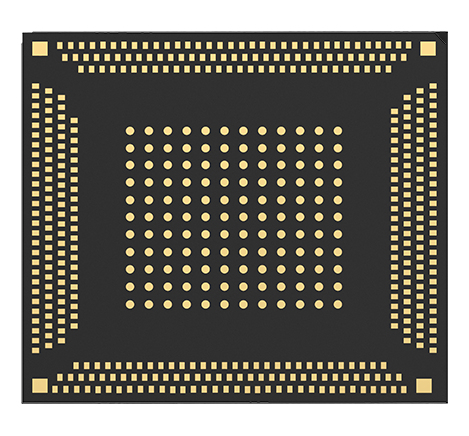

该模组选取LGA封装，尺寸为56.0x53.0x2.95mm，选取四核A55处置器，主频最高可到2.2GHz，占有更强的处置能力，并可提供丰硕的职能接口方便用户进行表设扩大，支持3组高快PCle、2组USXGMI、USB3.1、SDIO、SP1、多路UART、ADC、GPIO等接口，内部预留eSIM支持，可支持最新一代Wi-Fi7解决规划以及10Gb的以太网能力，可为FWA/eMBB/工业路由等产品带来越发矫捷的规划选择和更有竞争力的性价比。
支持OpenWRT操作系统，同时支持OpenCPU，更具矫捷性，大大简化5G整机类产品开发流程，将强有力赋能FWA、eMBB、汽车、工业物联网和5G企业专网等垂直行业及有关产品。
重要优势：
● 切合3GPP Release17尺度，支持 8RX 和 PC1.5 个性
● 支持Sub-6GHZ TDD/FDD 3CC载波聚合，最大200MHz带宽
● 多组PCle、USXGMI高快接口,软AP规划更矫捷
● 支持OpenWRT操作系统，同时支持OpenCPU
| 根基属性： | |
| 平台 | Qualcomm X72 |
| 封装个性 | LGA :537 Pin |
| 尺寸（mm） | 56.0x53.0x2.95mm |
| 5G NR个性： | |
| 5G NR 技术尺度 Technical Standard | 3GPP Release 17 , Sub-6GHz, NSA/SA mode |
| 支吃斓段 Frequency | -EA 5G SA&NSA: FDD:N1/N3/N5/N7/N8/N20/N28/N71/N75/N76 TDD:N38/N40/N41/N77/N78 LTE: FDD:B1/B3/B5/B7/B8/B20/B28/B32/B71 TDD:B34/B38/B39/B40/B41/B42/B43 |
| -NA 5G SA&NSA: FDD:N2/N5/N7(30)/N12/N13/N14/N25/N26/N29/N66/N70/N71 TDD:N38/N41/N48/N77/N78 LTE: FDD:B2/B4/B5/B7(30)/B12/B13/B14/B17/B25/B26/B66/B71 TDD:B38/B41/B42/B43/B48 | |
| 调造类型 Modulation | DL: QPSK、16QAM、 64QAM and 256QAM UL: BPSK、QPSK、16QAM、 64QAM and 256QAM |
| Sub-Carrier Spacing(SCS) | SCS support 15KHz and 30 KHz |
| 5G DL 4×4 MIMO Band | -EA: N1/3/7/38/40/41/77/78 -NA: N2/25/7(30)/38/41/66/77/78 |
| 5G UL 2×2 MIMO Band | -EA: N1/3/7/38/40/41/77/78 -NA: N2/25/7(30)/38/41/77/78 |
| 沉量 | <20g |
| 工作温度 | operating temperature: -10°C to +55°C; |
| 最大传输快率 | |
| 5G NR 快率 | Sub6G: -Downlink up to 4Gbps -Uplink up to 900Mbps |
| LTE 快率 | -Downlink up to 2Gbps -Uplink up to 200Mbps |
| WCDMA快率 | -Downlink up to 42.4Mbps -Uplink up to 5.76Mbps |
| 接口 | |
| SIM | 1.8V/3V x2 |
| eSIM | · |
| UART | · |
| USB | USB 3.1 |
| PCIe | PCIe 3.0 x3 |
| RGMII | USXGMII ×2 |
| I2C | · |
| PCM Voice | · |
| ADC | · |
| GPIO | · |
| Antenna Interfaces | ANT_PRI/ANT_DIV/ANT_MIMO: x6 8RX : x4 GNSS: x1 |
| 软件个性 | |
| TTS | * |
| TCP/IP | · |
| FTP | * |
| HTTP | * |
| RIL Driver | Android 4.2/4.4/5.0/5.1/6.0/7.0/8.0/9.0/10.0 |
| NDIS(RNIDS) | Windows 7/8/10/11 |
| ECM | · |
| Gobinet | Linux 2.6 or later |
| GNSS | · |
| USB Audio Class（UAC） | * |
| IP Passthrough | · |
| Firmware Upadate | USB/DFOTA |
| 电气参数 | |
| 供电电压 | 3.135V~4.35V, typical 3.8V |
| 休眠功耗 | <6mA |
| 认证 | |
| Certifications | CE/FCC*/GCF/PTCRB* |
